Электрогидроимпульсная технология и оборудование для удаления форм и стержней из отливок отливаемых методом литья по выплавляемым моделям (точное литье) обеспечивают 100% удаление форм и стержней. Обработка осуществляется в два этапа, на первом этапе удаляются наружная оболочка и примерно 90% стержней, затем осуществляется отрезка деталей от стояка и, на втором этапе, осуществляется доочистка в специальном приспособлении деталей, из которых не полностью удалены стержни. Для осуществления данной технологии наиболее подходят ЭГУ моделей 36151Т и «ВЕГА-11Т».
Преимущества
Электрогидроимпульсная технология позволяет осуществлять удаление стержней из внутренних каналов отливок любой сложности, в т.ч. гидроаппаратуры, с одновременным снижением внутренних напряжений в отливках, а соответственно и стабилизацией их размеров.
Так деформация, после механической обработки стенок центрального отверстия (овальность) отливки гидрораспределителя, из-за наличия внутренних напряжений составляет: для отливок, обработанных ЭГ способом ~2 микрона, а для отливок, обработанных традиционными способами, порядка 9 микрон.

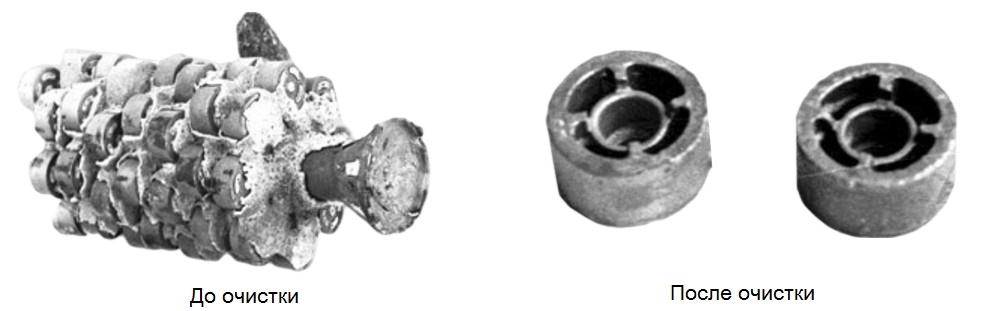

рис. 1 - Результат работы оборудования для выбивки стержней из отливок
|
Параметр |
ЭГУ "ВЕГА-11Т" |
ЭГУ 36151Т |
|
Наибольшая масса загрузки, кг |
50,0 |
630,0 |
|
Наибольшие габаритные размеры обрабатываемых блоков отливок, мм |
380 х 500 |
1250 х 800 х 400 |
|
Производительность, блоков в час |
10,0 |
30,0 |
|
Средняя потребляемая мощность при обработке отливок с вышеуказанной производительностью, кВт, не более |
3,0 |
12 |
|
Удельный расход воды при обработке отливок, м3/т, не более |
0,15 |
0,2 |
|
Площадь, занимаемая установкой, м2, не более |
2,0 |
12,0 |
|
Способ удаления шлама за пределы установки |
транспортером |
|
|
Качество удаления наружных керамических форм и стержней отливок от начального объема (кроме металлизированного пригара), % |
100 |
|
|
Численность обслуживающего персонала, чел |
1 |
|
